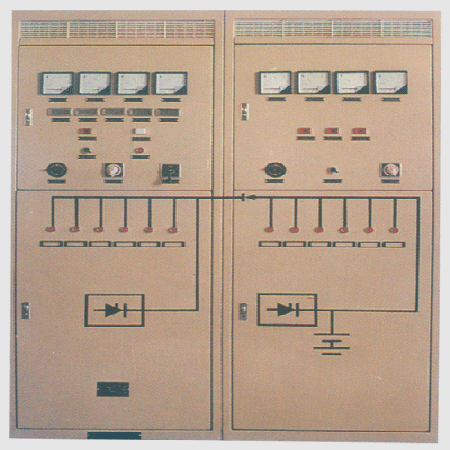

镉镍蓄电池直流屏是我公司总结了多年的制造以验,搜集了数百个变电站的运行记录,广泛征求设计和使用单位意见,针对目前国内同类产品普遍存在的一些问题而设计更新换代型产品。适用于电力系统中小型发电厂、变电站及以下工矿企业配电室作为高庄断路器直流操作机构的分合闸电源及控制回路、继电保护、信号回路、事故照明的直流电源。
基本参数、技术指标
(2) 额定直流输出电压:220V、110V
(3) 额定直流输出电流:8、12、15、20、30、40、50A
(4) 蓄电池额定容量:
镉镍蓄电池高倍率
额定容量:10Ah-100Ah
(5) 直流母线绝缘电阻不小于10MΩ;绝缘强度工频2KV,耐压1min内不击穿
(6) 稳定精度≤1%
(7) 稳流精度≤2%
(8) 纹波系数≤2%
(9) 噪声≤55dB
(10) 柜体尺寸:2200mm×800mm(1000、1200) mm×600(800)mm
工作原理
镉镍蓄电池直流屏内装有两套三相可控硅整流装置。其中1#整流器按稳压方式运行,直接向控制母线供电,2#整流器既可以按稳流方式运行,承担对蓄电池组的主充及浮充任务,蓄电池组直接向合闸母线供电,蓄电池组经硅链降压向控母供电,以确保控制母线在任何情况下都保持电压连续。
主要特点
1、用三相全控桥式整流器代替了传统产品中的铁磁饱和式主充机,浮充机,克服了传统产品稳压、稳流精度低噪声大、温升高等缺点。
2、备用通道的调入方工采用无触点开关动投入。
3、本系列直流屏对蓄电池的充电采用最佳的充电方式,前期恒流,后期恒压,并可实现充电状态的自动转换。
4、本系列直流屏设有自动稳流,动稳压、限流、短路保护及过压保护功能。
5、整机可对外输出母线电压高低,母线接地,充电机故障等信号接点。

HK-10K(S)型镉镍蓄电池直流屏技术参数
型 号 |
屏面数 |
交流输入 |
直流输出回路数 |
蓄电池数 |
输出直流负荷 |
合闸时电池端电压 | ||||
电压 |
功率 |
合闸 |
控制 |
正常运行时经常负荷 |
事故负荷输出容量 |
输出合闸电流 | ||||
HK-10K-10/220 |
2 |
3ф380V |
2×2KVA |
4 |
5 |
180 |
8A |
10Ah |
120 |
≥198V |
HK-10KS-10/220 |
3 |
3ф380V |
2×2KVA |
4 |
5 |
2×180 |
12A |
10Ah |
120 |
≥198V |
HK-10K-20/220 |
2 |
3ф380V |
2×3KVA |
4 |
5 |
180 |
12A |
20Ah |
240 |
≥198V |
HK-10KS-20/220 |
3 |
3ф380V |
2×3KVA |
6 |
8 |
2×180 |
12A |
20Ah |
240 |
≥198V |
HK-10K-40/220 |
2 |
3ф380V |
2×4KVA |
6 |
8 |
180 |
15A |
40Ah |
480 |
≥198V |
HK-10KS-40/220 |
3 |
3ф380V |
2×4KVA |
6 |
8 |
2×180 |
15A |
40Ah |
480 |
≥198V |
